气泡水位计——一款多功能的液位监测站2025(万象推送)【型号推荐：WX-QPSW，一站式服务厂家选万象环境】
山东万象环境有限公司的 WX-QPSW 系列气泡水位计，凭借自主研发的 “动态压力补偿校准技术”，在测量精度上实现行业突破，成为水文监测领域的 “精准”。该设备采用静压法测量原理，量程覆盖 20m-50m 多档可选，核心测量精度达 0.03% FS，分辨率精准至 1mm，长期稳定性≤±0.1% F.S./ 年，远优于行业同类产品 0.1% FS 的平均误差水平。为确保复杂环境下的精度稳定，设备创新集成 “三重校准机制”：每小时自动启动泄压校准，通过微型气泵与高精度压力传感器的协同工作，消除气管内压力漂移；内置温度补偿模块，在 - 20℃-60℃环境下实时修正温度对气压的影响，支持远程手动校准，用户通过云平台即可触发高精度校准流程，无需现场操作。在山东某水库监测项目中，该设备与传统测井式水位计比对，连续 30 天测量偏差均小于 2mm，即使在暴雨导致水位骤升 10m 的情况下，仍保持稳定精度，解决 “复杂工况下精度衰减” 的行业痛点。此外，设备搭载 12bit 高精度 AD 转换器，每秒可完成 20 次数据采样，结合数字滤波算法，有效滤除水流冲击产生的压力波动，确保数据输出平滑稳定，为水文预报、水资源调度提供高可信度的数据支撑。
一、概述

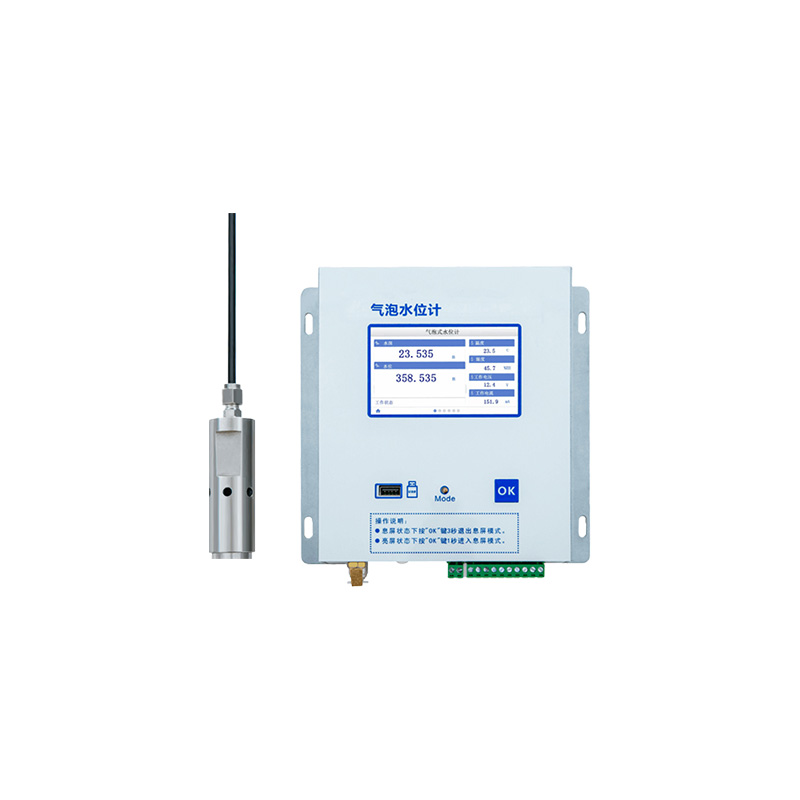

气泡水位计是由我公司自主研发和生产的高精度水位测量仪器。它采用微型气泵作为吹气引压装置，将水下测点处的静水压力转换成气体的压强值并通过测管引至水面以上，再用压力传感器进行感应和处理，从而实现水位的测量。由于压力传感器测量的是压缩空气的压强，而无需接触被测液体，所以长期稳定性。
气泡水位计具有高精度、高可靠、高智能、免气瓶、免测井、免维护、抗振动、寿命长的特点，特别适用于流动水体、大中小河流、水库、或者水体污染严重和腐蚀性强的工业废水等不便建测井或建井昂贵的场合，如：水利水文、大坝上下游、海洋、地下水水位、石油、化工、污水处理厂、城市排水泵站等监测。
二、功能特点
1. 非接触式测量，精度高、稳定性好、维护方便；
2. 安装便捷，无需建测井，且不受水面漂浮物的影响；
3. 通过选配温度传感器，可补偿大气压力受温度变化的影响；
4. 具有模拟输出和数字通讯接口，方便用户使用；
5. 具有温湿度异常、电压电流异常报警功能；
6. 具有高压保护功能，可延长电机使用寿命；
7. 配置4.3寸触摸屏和唤醒按键，直观显示实时水深、水位等数据，操作灵活；
8. 自动校准功能，每隔1h校准一次；
9. 设备标配1个USB2.0接口，支持USB数据导出；
10. 设备内置64Mb存储芯片，循环存储测量记录；
11. 采用Modbus通讯协议，方便与各种数据采集设备对接。
12. 内置4G/NBIOT无线通讯，传输数据到服务器（选配）。
三、技术参数
水位测量原理：静压法
量 程：20m/30m/40m/50m可选
测量精度：0.03%FS
长期稳定性：≤±0.1% F.S.每年
分辨率：1mm
测量间隔：1～60分钟可设置，默认1分钟
气管规格：标配6mm（外径）*3mm（内径）尼龙气管，其他规格需定制
测量介质：水（江、河、湖泊、地下水等），特殊液体可定制
供电：11～24VDC
显示屏：4.3寸IPS全彩液晶触摸屏
按键：1个轻触式按键
存储：内置64Mb存储芯片，可存储显示约22万条。
数据接口：标配1个USB2.0接口
数据导出：支持USB数据导出
设备状态采集：实时采集设备供电电压和电流、设备内部温湿度值。
外部传感器接口：可选配1路温度传感器接入。
实时数据查看：设备主页可显示水深、水位、内部温湿度、供电电压电流数据、系统时间以及设备实时工作状态。
历史数据查看：分页按时间排序查看所有的历史数据。
数据统计：自动生成实时数据曲线图表，可自动统计最近十分钟的最大、最小、平均值。
参数配置：可通过显示界面配置设备地址、波特率、基海拔、基水深、工作间隔、打气时间、系统时间等参数，参数输入框为弹出式输入框，并具备限值提示功能。
清除数据：一键清除历史数据功能。
节能设置：可设定触摸屏息屏时间，显示屏自动进入节能模式，支持一键唤醒显示屏。
通讯接口：标配1路RS485、支持选配1路RS232、1路SDI接口、1路4-20mA模拟量接口、1路4G/NB-iot无线接口上传至服务器。
通讯协议：支持MODBUS-RTU协议/AN-UNION协议（选配）。
存储温度：-20～80℃。
工作温度：0～60℃。
规格尺寸为：190mm(长)x198mm(宽)x58mm(高)。
重量：1.5KG(不含气管)。
